引言

地腳螺栓，作為連接設備與基礎的關鍵緊固件，在工業、建筑等眾多領域發揮著不可或缺的作用。它如同設備的 “雙腳”，將各種設備牢牢固定在基礎之上，確保設備在運行過程中保持穩定，避免因振動、荷載等因素發生位移甚至傾覆。無論是大型的工業機組、高聳的鋼結構建筑，還是小型的家用設備，都離不開地腳螺栓的可靠支撐。

為了讓大家更全面、深入地了解地腳螺栓，本文將從性能、尺寸規格和標準三個核心方面進行詳細闡述，為相關從業者、采購人員以及感興趣的讀者提供一份全面的參考資料，助力大家在實際應用中做出更合適的選擇。

地腳螺栓的性能

力學性能

抗拉強度

抗拉強度是地腳螺栓抵御拉伸斷裂的關鍵指標，它指的是螺栓在拉伸試驗中達到斷裂前所能承受的最大拉應力，單位為兆帕（MPa）。在實際工程中，設備運行產生的荷載、風力、地震力等都會使地腳螺栓受到拉力作用，足夠的抗拉強度是保證螺栓不被拉斷的基礎。

不同材質的地腳螺栓抗拉強度差異明顯。普通碳素結構鋼 Q235 材質的地腳螺栓，其抗拉強度一般在 370-500MPa；低合金高強度結構鋼 Q345 材質的地腳螺栓，抗拉強度則在 470-630MPa；不銹鋼材質的地腳螺栓，如 304 不銹鋼，抗拉強度約為 520MPa；而經過熱處理的合金鋼材質，如 40Cr，抗拉強度可達到 980MPa 以上。

例如，在大型工業廠房中，重型機械設備運行時會對地腳螺栓產生較大拉力，只有選擇抗拉強度足夠高的地腳螺栓，才能避免螺栓斷裂導致設備傾覆等安全事故。

屈服強度

屈服強度是指地腳螺栓材料開始產生明顯塑性變形時的最小應力值。當螺栓所受應力達到屈服強度時，即使外力不再增加，螺栓也會持續發生變形。在工程設計中，通常會確保實際使用中的應力低于屈服強度，并留出一定的安全儲備，以防止螺栓發生不可恢復的塑性變形。

Q235 鋼的屈服強度一般不低于 235MPa，Q345 鋼的屈服強度不低于 345MPa，304 不銹鋼和 316L 不銹鋼的屈服強度約為 205MPa，40Cr 和 42CrMo 等合金鋼材質的地腳螺栓屈服強度在 800MPa 以上。

在橋梁工程中，地腳螺栓連接橋墩與基礎，必須保證螺栓在各種荷載工況下的應力都低于屈服強度，防止橋墩出現位移或傾斜。

伸長率和沖擊韌性

伸長率反映了地腳螺栓材料在斷裂前的塑性變形能力，數值越高，螺栓在過載時越不易突然斷裂，便于發現預警，如螺栓明顯拉長。一般要求伸長率≥10%，例如 Q235 伸長率≥26%，8.8 級螺栓≥12%。

沖擊韌性，尤其是低溫沖擊韌性，對于在寒冷地區或承受沖擊荷載（如振動設備）的螺栓至關重要，它能避免螺栓在低溫下發生脆斷。例如，在 - 20℃環境下，螺栓材料的沖擊功（Ak）應≥27J（按 GB/T 3098.1 標準）。

材質性能要求

化學成分

地腳螺栓材料中有害元素（如硫、磷）需嚴格控制。硫會導致材料熱脆，即高溫加工時易斷裂；磷會導致冷脆，即低溫下韌性下降。國家標準中，螺栓用鋼的硫含量≤0.035%，磷含量≤0.035%，如 Q235、45 鋼、20MnTiB 等。

同時，合金元素（如錳、鉻、釩）需適量添加，以提升強度和淬透性。如 8.8 級螺栓常用 35CrMo、40Cr 等合金結構鋼，這些合金元素的加入有效改善了螺栓的力學性能。

熱處理性能

高強度螺栓（如 8.8 級及以上）需通過熱處理（淬火 + 回火）實現強度與韌性的平衡。材質需具備良好的淬透性，確保螺栓整體（尤其螺紋部分）能均勻硬化。例如，40Cr 鋼經 850℃淬火 + 500℃回火后，可達到 8.8 級性能要求。

普通螺栓（如 Q235）通常無需熱處理，但需保證軋制或鍛造后的力學性能穩定。

環境適應性

耐腐蝕性

在潮濕、酸堿或沿海環境中，螺栓需具備一定耐腐蝕性，避免因銹蝕導致截面削弱、強度下降。輕度腐蝕環境可選用鍍鋅處理的碳素鋼螺栓；強腐蝕環境需選用不銹鋼材質，如 304 不銹鋼，耐一般性腐蝕（如水、大氣），但不耐氯離子（如海水）；316 不銹鋼在 304 基礎上添加鉬元素（2-3%），耐鹽霧、酸堿腐蝕能力更強，適用于沿海工程、化工管道、海洋設備等強腐蝕環境。

耐高溫 / 低溫穩定性

高溫環境（如鍋爐、窯爐設備）中，材料需耐熱，避免高溫下強度驟降，可選用 12Cr1MoV 耐熱鋼，在 550℃時仍能保持較高強度。

低溫環境（如冷庫、寒帶工程）中，材料需抗低溫脆化，避免沖擊韌性急劇下降，可選用低溫韌性優異的 Q355ND 低溫鋼。

加工工藝性能

地腳螺栓的材質需具備良好的切削、鍛造或滾絲性能，確保螺紋加工時不出現裂紋、毛刺。如低碳鋼 Q235 易加工，高碳鋼需退火后再加工。

對于預埋式地腳螺栓，材質需能承受混凝土澆筑時的溫度變化，避免因熱脹冷縮產生內應力開裂。

地腳螺栓的尺寸規格

按結構形式劃分的尺寸規格

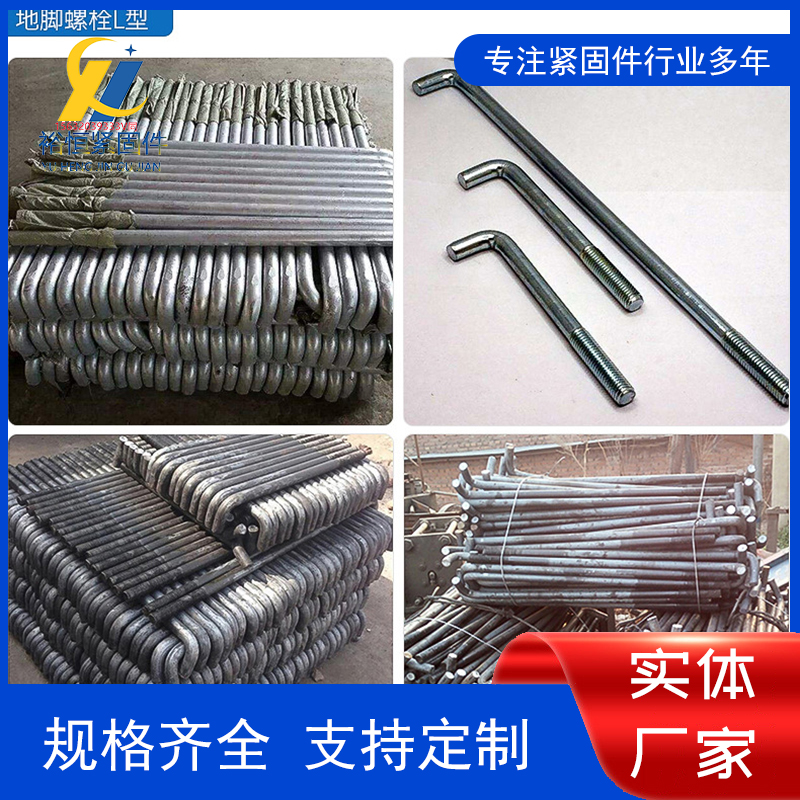

L 型（J 型）地腳螺栓

L 型（J 型）地腳螺栓一端為彎鉤狀，形似字母 “L” 或 “J”，常用于固定對穩定性要求較高的中、小型設備。

其主要尺寸參數包括螺紋規格、螺桿直徑 d（mm）、公稱長度 L（mm）、彎鉤長度 l（mm）等。例如：

? M12：螺桿直徑 12mm，公稱長度 300mm，彎鉤長度 100mm

? M16：螺桿直徑 16mm，公稱長度 400mm，彎鉤長度 120mm

? M20：螺桿直徑 20mm，公稱長度 500mm，彎鉤長度 150mm

? M24：螺桿直徑 24mm，公稱長度 600mm，彎鉤長度 180mm

? M30：螺桿直徑 30mm，公稱長度 800mm，彎鉤長度 220mm

9 字型地腳螺栓

9 字型地腳螺栓形狀像數字 “9”，相較于 L 型，錨固效果更好，能承受更大的拉力和剪力，適用于大型設備或?qū)﹀^固要求極高的結構。

其尺寸參數有螺紋規格、螺桿直徑 d（mm）、公稱長度 L（mm）、水平段長度 l1（mm）、垂直段長度 l2（mm）等。例如：

? M24：螺桿直徑 24mm，公稱長度 1000mm，水平段長度 300mm，垂直段長度 200mm

? M30：螺桿直徑 30mm，公稱長度 1200mm，水平段長度 400mm，垂直段長度 250mm

? M36：螺桿直徑 36mm，公稱長度 1500mm，水平段長度 500mm，垂直段長度 300mm

? M42：螺桿直徑 42mm，公稱長度 1800mm，水平段長度 600mm，垂直段長度 350mm

? M48：螺桿直徑 48mm，公稱長度 2000mm，水平段長度 700mm，垂直段長度 400mm

T 型地腳螺栓

T 型地腳螺栓配合用在鋼柱腳底板下的錨板和錨梁，用于鋼柱的固定，方便鋼柱的安裝與調整。

其尺寸參數包括螺紋規格、螺桿直徑 d（mm）、螺栓長度 L（mm）、T 型頭寬度 b（mm）、T 型頭厚度 h（mm）等。例如：

? M20：螺桿直徑 20mm，螺栓長度 450mm，T 型頭寬度 50mm，T 型頭厚度 20mm

? M24：螺桿直徑 24mm，螺栓長度 550mm，T 型頭寬度 60mm，T 型頭厚度 25mm

? M30：螺桿直徑 30mm，螺栓長度 700mm，T 型頭寬度 80mm，T 型頭厚度 30mm

? M36：螺桿直徑 36mm，螺栓長度 900mm，T 型頭寬度 100mm，T 型頭厚度 35mm

? M42：螺桿直徑 42mm，螺栓長度 1100mm，T 型頭寬度 120mm，T 型頭厚度 40mm

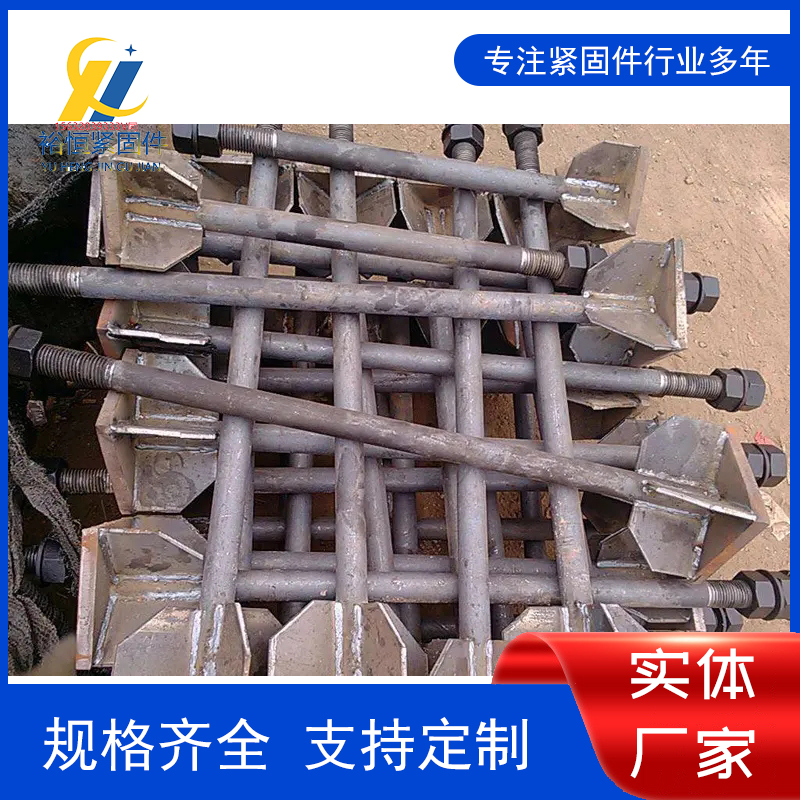

焊接地腳螺栓

焊接地腳螺栓由螺桿和焊接在螺桿底部的錨板或多根鋼筋組成，增強錨固能力，適用于各類工業與民用建筑工程。

其尺寸參數有螺紋規格、螺桿直徑 d（mm）、螺桿長度 L（mm）、錨板尺寸（長 × 寬 × 厚，mm）等。例如：

? M16：螺桿直徑 16mm，螺桿長度 400mm，錨板尺寸 100×100×8mm

? M20：螺桿直徑 20mm，螺桿長度 500mm，錨板尺寸 120×120×10mm

? M24：螺桿直徑 24mm，螺桿長度 600mm，錨板尺寸 150×150×12mm

? M30：螺桿直徑 30mm，螺桿長度 800mm，錨板尺寸 200×200×14mm

? M36：螺桿直徑 36mm，螺桿長度 1000mm，錨板尺寸 250×250×16mm

螺紋規格

螺紋規格是地腳螺栓重要的規格參數，通常用公稱直徑（即螺紋大徑，單位：mm）和螺距來表示。公稱直徑常見的有 M8、M10、M12、M16、M20、M24、M30、M36、M42、M48 等。比如，M20 的地腳螺栓，“M” 表示普通螺紋，“20” 代表公稱直徑為 20mm。一般來說，公稱直徑越大，螺栓能承受的拉力和剪力越大，適用于荷載較大的設備或結構。

公稱長度

螺桿長度指的是地腳螺栓從螺栓頭到螺栓尾部的長度（單位：mm），根據實際使用場景和基礎厚度的不同而變化。常見的長度有 300mm、400mm、500mm、600mm、800mm、1000mm 等。例如，在基礎較薄的小型設備安裝中，可能選用 300-500mm 長度的地腳螺栓；而對于大型重型設備，由于基礎較厚且需要足夠的錨固深度，則會選用 800mm 以上甚至更長的地腳螺栓。

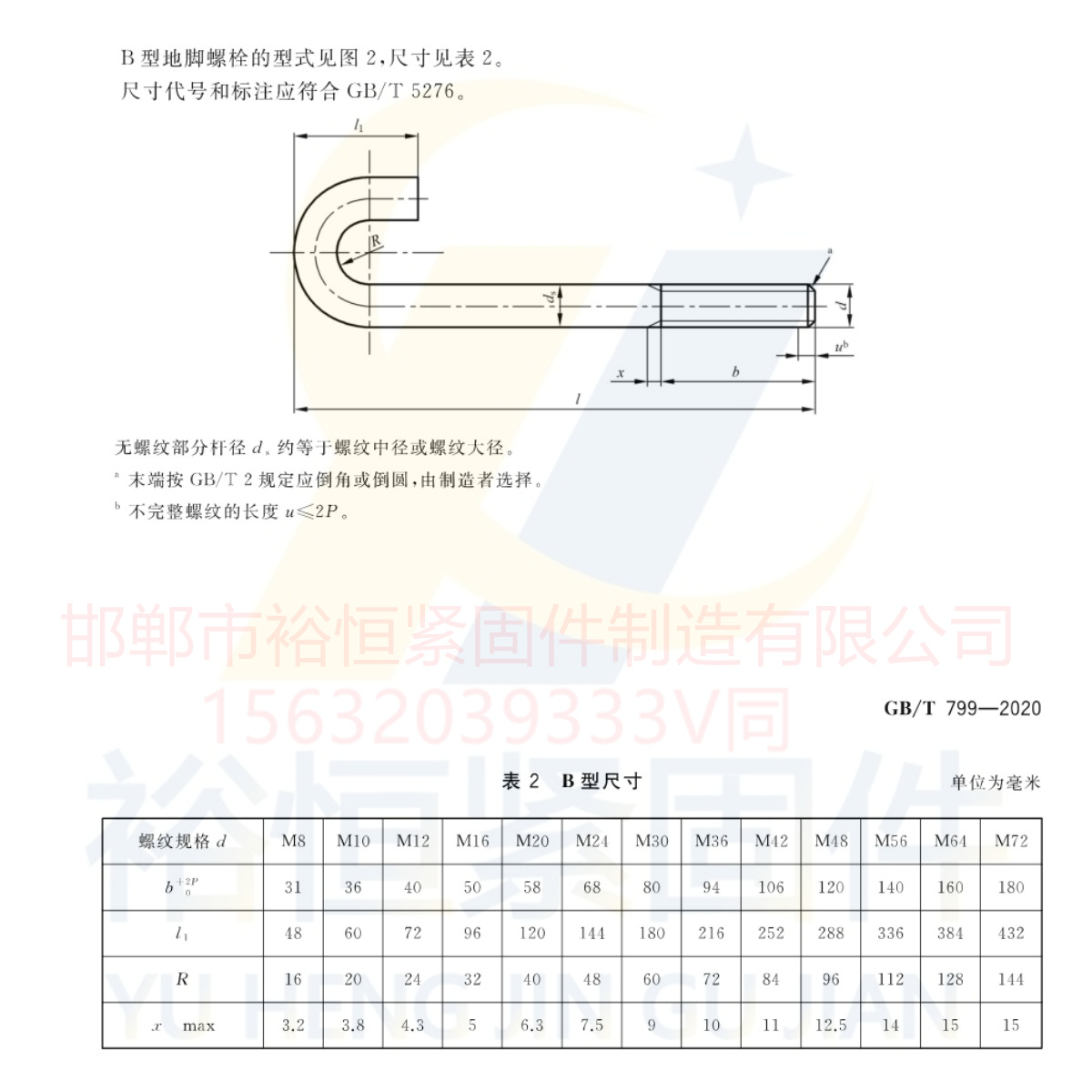

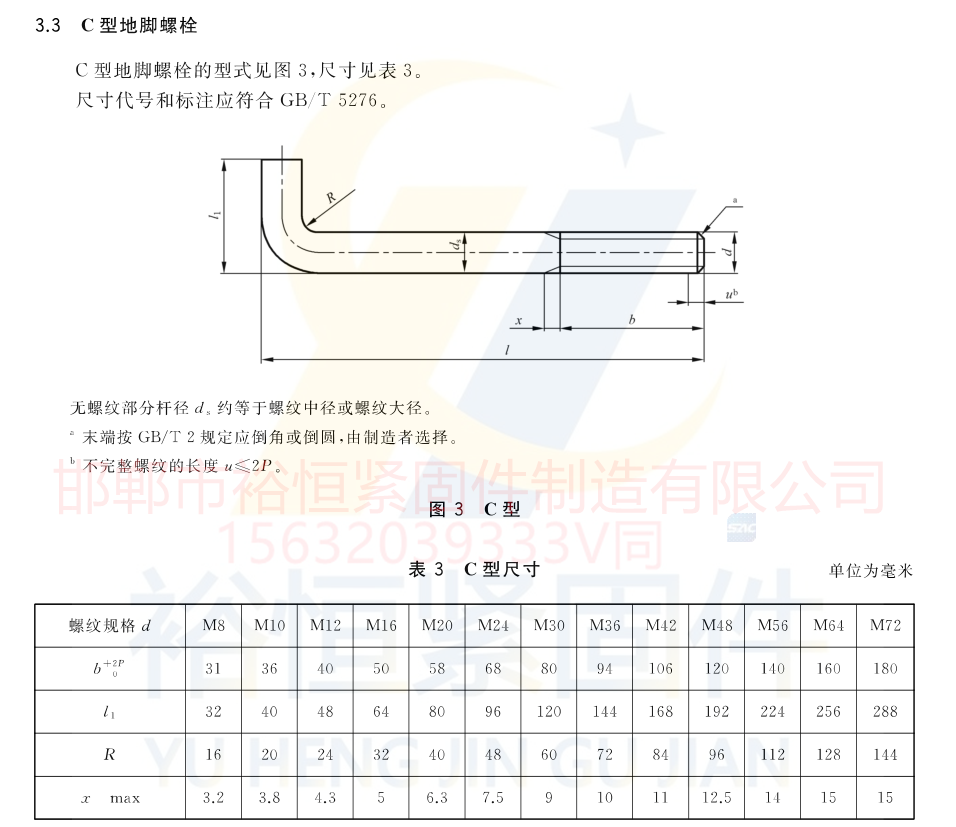

根據國標 GB/T 799-1988《地腳螺栓》，地腳螺栓的公稱長度系列（單位：mm）包括：80、120、160、220、300、400、500、630、800、1000、1250、1500。

邯鄲市裕恒緊固件制造有限公司錨栓技術資料

邯鄲市裕恒緊固件制造有限公司的錨栓產品在結構和參數上有著自身的特點，以下是其相關技術資料：

產品類型

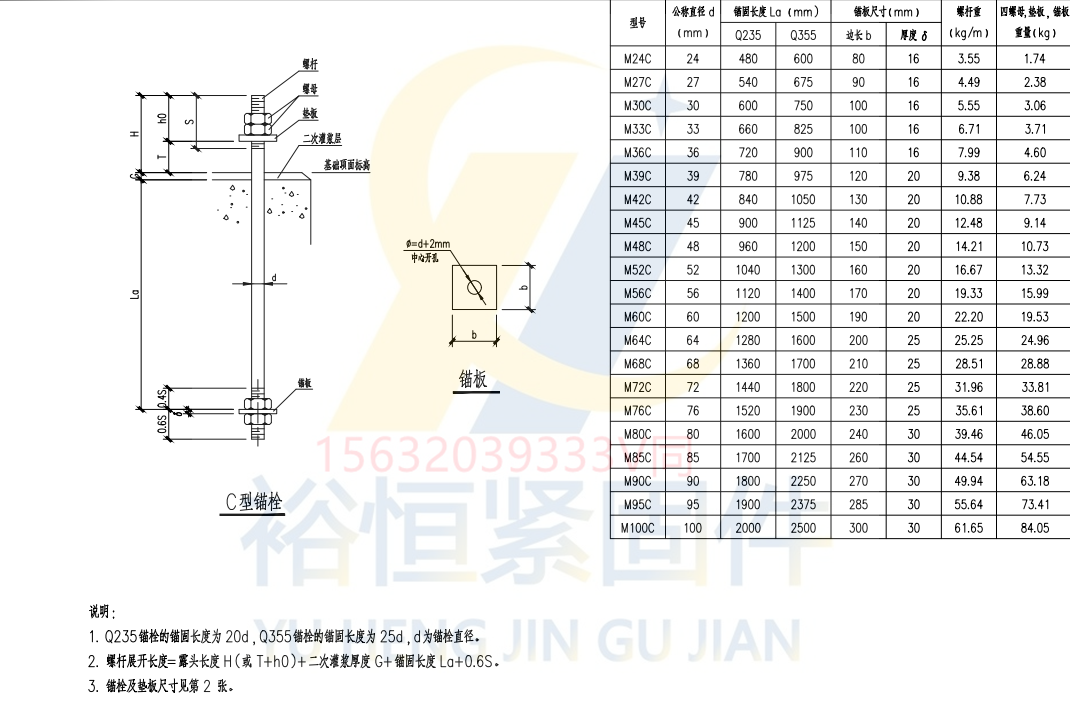

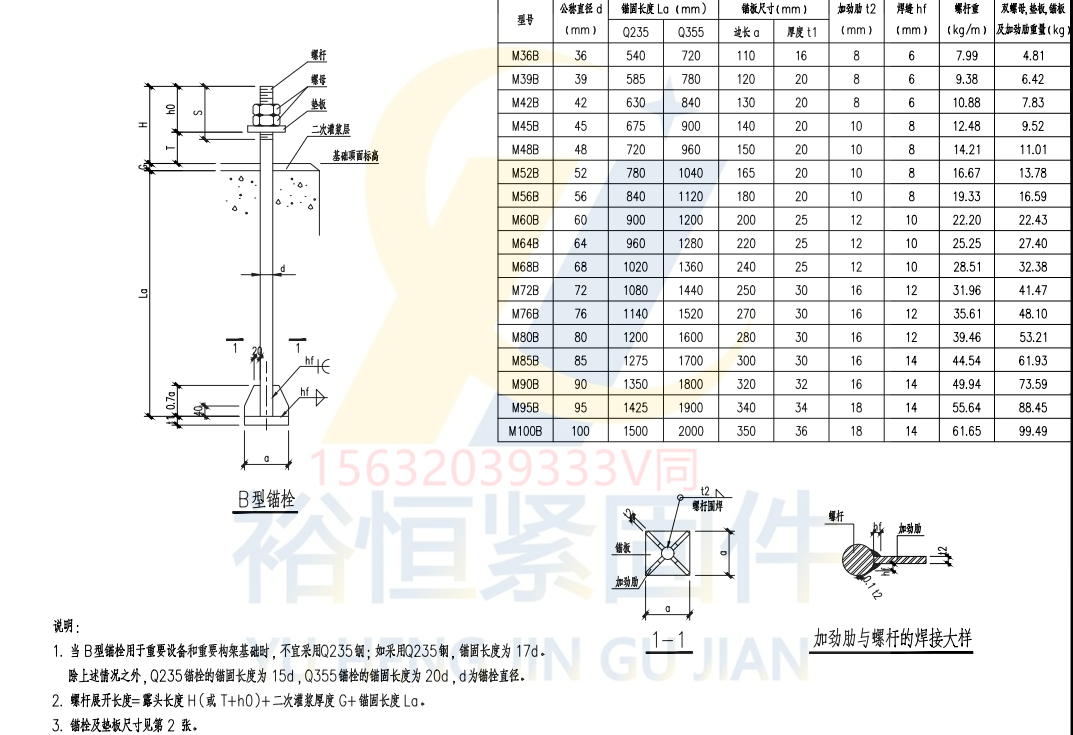

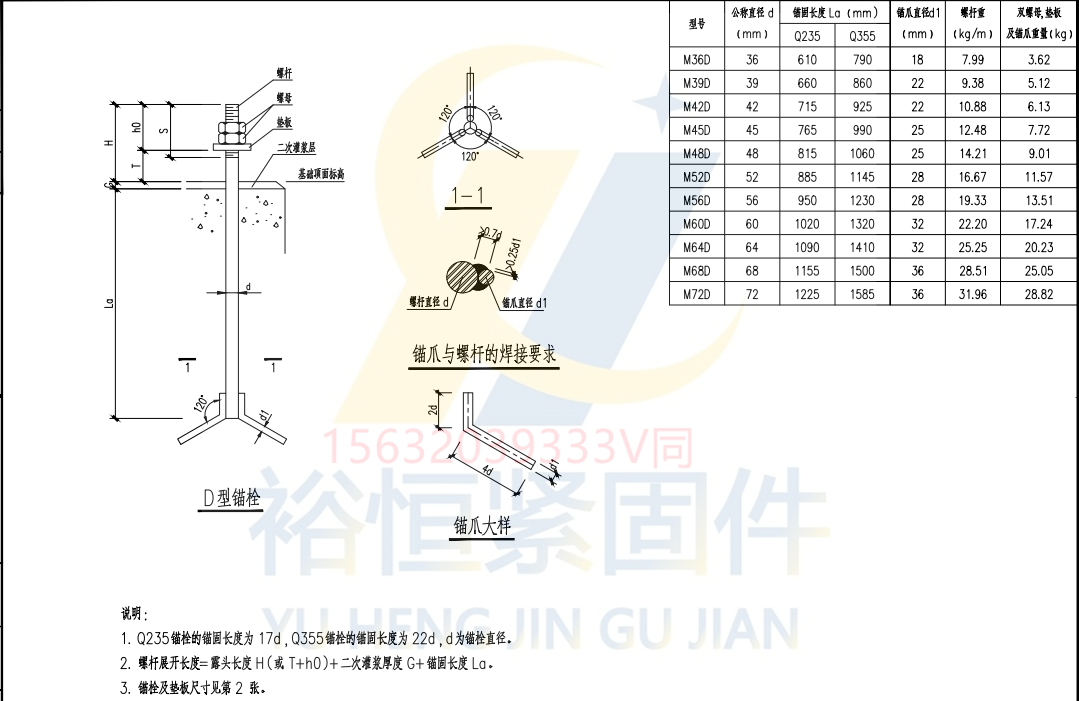

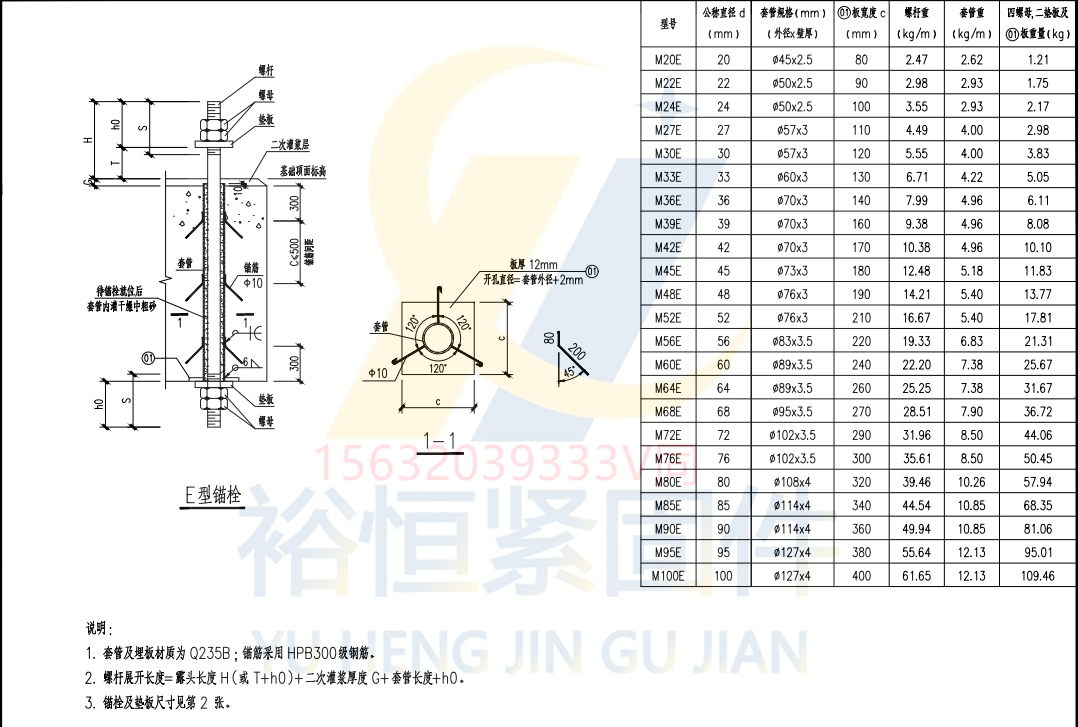

該公司的錨栓包含錨栓頂部詳圖，清晰展示了螺桿、螺母、墊板、二次灌漿層等構造，同時提供了墊板尺寸等關鍵參數，讓用戶能直觀了解錨栓的結構組成。

型號及參數

涵蓋了 M12-M100 等多種型號，參數豐富，包括公稱直徑、h0、絲扣長 S、墊板尺寸（邊長 W、厚度）、受拉承載力設計值（Q235、Q355 材質）等。例如：

? M12 錨栓：公稱直徑 12mm，h040mm，絲扣長 70mm，墊板邊長 40mm、厚 8mm，Q235 材質受拉承載力 12.3kN

? 其他型號也都有對應的詳細參數，能滿足不同場景下的使用需求。

說明信息

? H 為錨栓露頭長度，T 為設備底座高度或鋼柱腳底板厚度。

? 墊板開孔直徑 = d+2mm，這樣的設計便于安裝和調整。

? 若設備自帶螺栓墊板時，本圖墊板取消，體現了產品設計的靈活性和適應性。

地腳螺栓的標準

中國國家標準（GB）

固定地腳螺栓（死地腳螺栓）

GB/T 799-1988《地腳螺栓》規定了六角頭、方頭地腳螺栓的形式、尺寸（螺紋直徑 5-100mm）、技術要求及檢驗規則，適用于預埋固定的場景。

脹錨地腳螺栓

GB/T 22795-2008《混凝土用膨脹型錨栓》明確了膨脹錨栓的分類（如膨脹套管式）、材料、力學性能（抗拉承載力、抗剪承載力）及安裝要求，適用于非預埋的臨時或輕型固定。

其他相關標準

《鋼結構設計標準》（GB 50017-2017）在國內鋼結構工程中，對地腳螺栓的布置、錨固長度、承載力計算進行了規范，如 “地腳螺栓埋深不應小于 25d（d 為螺紋直徑）” 的要求。

《高聳結構設計標準》（GB 50135-2019）對塔架、煙囪等地基中的地腳螺栓，規定了抗拔、抗剪組合受力的設計方法。

國際標準（ISO）

ISO 898-1:2013《螺栓、螺釘和螺柱 第 1 部分：機械性能》規定了螺栓的性能等級（如 4.8 級、8.8 級）、抗拉強度、屈服強度等力學指標，地腳螺栓的材質和強度需符合此標準對應等級要求。

ISO 7379:2013《六角頭螺栓 全螺紋 產品等級 C》對應全螺紋地腳螺栓的尺寸和公差，螺紋規格覆蓋 M5-M100。

德國標準（DIN）

DIN 529-1987《地腳螺栓 帶方頭》規定了方頭地腳螺栓的結構、尺寸（螺紋直徑 10-100mm）及材料要求，方頭設計更利于預埋時防轉。

DIN 18196:2013《混凝土用后錨固系統》涵蓋脹錨、粘接地腳螺栓的設計原則、承載力計算及安裝規范，適用于歐洲市場的后錨固場景。

美國標準（ASTM/ASME）

ASTM A307-2021《低碳鋼外螺紋緊固件》對應低碳鋼地腳螺栓（如 4.6 級、4.8 級），規定了材質（如 A36 鋼）的化學成分和力學性能，適用于一般載荷。

ASTM F1554-2021《鋼結構用錨栓的標準規范》專門針對鋼結構地腳螺栓，按強度分為 36 級（屈服強度 36ksi）、55 級（55ksi）、105 級（105ksi），明確了材料（如碳鋼、合金鋼）、熱處理及驗收要求。

ASME B18.2.1-2019《方頭螺栓和六角頭螺栓》規定了六角頭、方頭地腳螺栓的頭部尺寸、螺紋精度等，與 ASTM 材料標準配合使用。

標準選用原則

國內工程優先遵循 GB 標準及行業規范（如 JGJ）；國際項目需根據項目所在地要求，選用 ISO、DIN 或 ASTM/ASME 標準；關鍵參數（如性能等級、尺寸公差）需與設備圖紙或設計文件匹配，確保兼容性和安全性。

不同場景下地腳螺栓的選擇

按使用環境選擇

普通室內環境

在普通工業與民用建筑的室內，設備運行環境穩定，無強腐蝕、高溫、振動等特殊因素影響，一般可選用 Q235 材質的地腳螺栓，如 L 型（J 型）地腳螺栓。例如，普通辦公室內空調機組等小型設備固定，可選用螺紋規格 M12-M20、公稱長度 300-500mm 的 L 型地腳螺栓。結合邯鄲市裕恒緊固件制造有限公司的產品，若選擇 M12 型號，其受拉承載力 12.3kN（Q235 材質）能滿足此類小型設備的固定需求。
